產品簡介

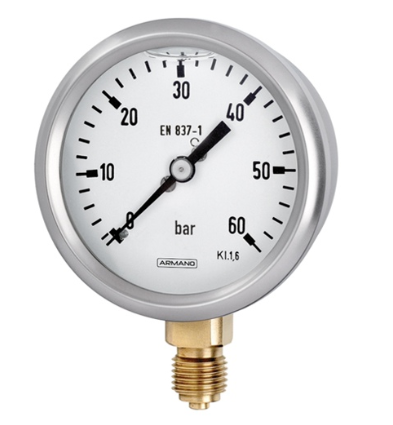

（一）RChg50/RChgG50

精度 (EN 837-1)

• 等級1.6
• 等級2.5 對于壓力范圍 0-600 bar (0-10,000 psi)

外殼

• 拋光卷曲環, 1.4301 (304 不銹鋼)

外殼保護類型(EN 60 529 / IEC 529)

• IP 54
• IP 65 用于帶擰緊卸壓口的型號 RChG 型號

卸壓裝置

• 卸壓口在外殼頂部

外殼透氣

• 壓力范圍< 10 bar時, 需要通過卸壓口的透氣性進行內部壓力補償, 只要運行情況允許,其他壓力范圍也建議使用

外殼填充

• 型號RChG：甘油

標準外殼尺寸

• 50 (mm) (2")

浸濕零件

• 連    接：          1.4571 (316 不銹鋼)
• 波登管：           1.4571 (316 不銹鋼)

                          氬弧焊，

                          ≤ 100 bar (1,500 psi) C-型

                          ≥ 160 bar (2,000 psi) 螺線管型

外殼結構

• 連       接：         螺紋
• 連接位置：         底部連接, 或背部中央連接
• 安裝裝置：         無或面板上安裝所需的前置法蘭  (Fr), 或面板上安裝所需的U型卡口(BFr)

壓力范圍 (EN 837-1)

• 0-1 bar (0-15 psi) 至0-600 bar (0-10,000 psi)

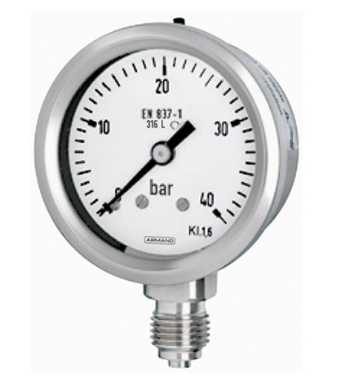

（二）RChg63/RChgG63

精度 (EN 837-1)

• 等級1.6
• 等級2.5 對于壓力范圍 0-600 和 0-1,000 bar  (0-10,000 和0-15,000 psi)

外殼

• 拋光卷曲環, 1.4301 (304 不銹鋼)

外殼保護 類型 (EN 60 529 / IEC 529)

• IP 54
• IP 65 用于帶防爆塞子的型號RChG

卸壓裝置

• 防爆塞子在外殼頂部

外殼透氣

• 壓力范圍< 10 bar時, 需要通過卸壓口的透氣性進行內部壓力補償, 只要運行情況允許,其他壓力范圍也建議使用

外殼填充

• RChgG 型號：甘油

標準外殼尺寸

• 63 (mm) (2?")

接液部件

• 型號-3：           連   接： 316 L 不銹鋼

                         波登管： 316 L 不銹鋼，

                                        氬弧焊，

                                        ≤ 60 bar (800 psi)   C-型

                                        ≥ 100 bar (1,500 psi)  螺線管型

• 型號-1：           連   接： 黃銅

                         波登管： 青銅

                                        ≤  40 bar (600 psi)    軟焊，C-型

                                        ≥  60 bar (800 psi)    銀釬焊，螺線管型

外殼結構

• 連       接：             螺紋連接
• 連接位置：             底部連接, 或背部下方連接 (r) /背部中央連接
• 安裝裝置：             無或表面安裝所需的后置法蘭(Rh)/面板上安裝所需的前置法蘭 (Fr), 或面板上安裝所需的U型卡口(BFr)

壓力范圍 (EN 837-1)

• 型號-3：0-0.6 bar (0-10 psi) 至0-1,000 bar (0-15,000 psi)
• 型號-1：0-0.6 bar (0-10 psi) 至 0- 600  bar (最大. 6,000 psi)

（三）RChg80/RChgG80

精度 (EN 837-1)

• 等級1.0
• 等級1.6 對于壓力范圍 0-600 和 0-1,000 bar (0-10,000 和 0-15,000 psi)

外殼

• 拋光卷曲環, 1.4301 (304 不銹鋼)

外殼保護類型(EN 60 529 / IEC 529)

• IP 54
• IP 65 用于卸壓口封閉的型號RChgG

卸壓裝置

• 卸壓口在外殼頂部

外殼透氣

• 壓力范圍< 10 bar時, 需要通過卸壓口的透氣性進行內部壓力補償, 只要運行情況允許,其他壓力范圍也建議使用.

外殼填充

• 型號RChgG：甘油

標準外殼尺寸

• 80 (mm) (3")

浸濕零件

• 類型-3：          連   接：    1.4571 (316不銹鋼)

                        波登管：    1.4571 (316 不銹鋼)，

                                          氬弧焊，

                                          ≤  60 bar (800 psi)    C-型

                                          ≥ 100 bar (1,500 psi)  螺線管型

                        O型密封圈：氟橡膠

• 類型-1：           連   接：    黃銅

                         波登管：    青銅

                                           ≤ 40 bar (600 psi)     軟焊， C-型

                                           ≥ 60 bar (800 psi)     銀釬焊，螺線管型

                         O型密封圈：丁腈橡膠

外殼結構

• 連       接：           螺絲
• 連接位置：           底部連接, 或背部下方連接 (r) / 背部中央連接
• 安裝裝置：           無或表面安裝所需的后置法蘭(Rh)/ 面板上安裝所需的前置法蘭 (Fr)/或面板上安裝所需的U型卡口(BFr)

壓力范圍 (EN 837-1)

• 型號-3：0-0.6 bar (0-10 psi) 至0-1,000 bar (0-15,000 psi)
• 型號-1：0-0.6 bar (0-10 psi) 至 0- 600  bar (0-10,000 psi)

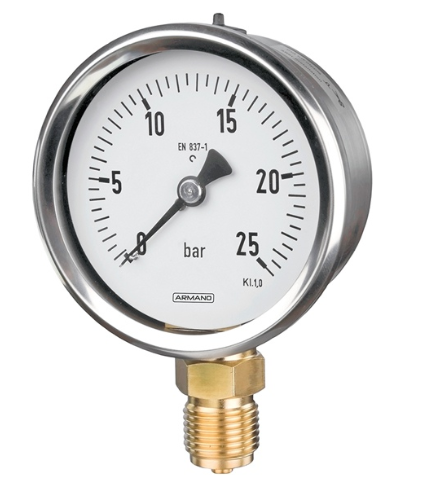

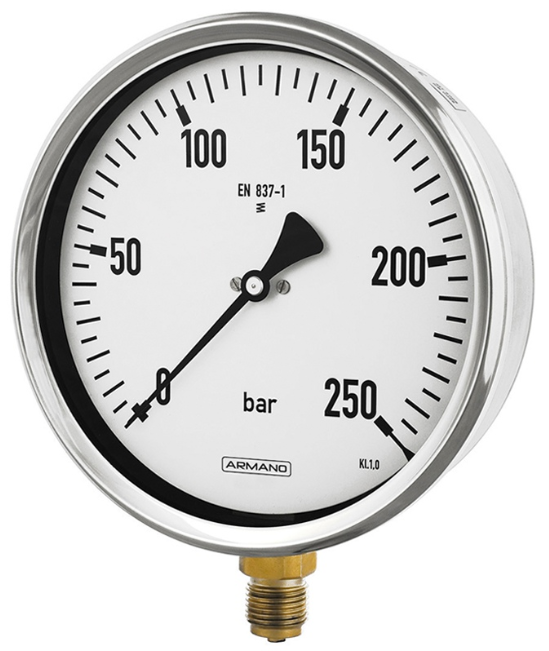

（四）RChg/RChgG

精度 (EN 837-1)

• 等級1.0

外殼

• 拋光卷曲環, 1.4301 (304 不銹鋼)

外殼保護類型(EN 60 529 / IEC 529)

• IP 54

• IP 65 用于型號 RChG 100 / 125和型號 RChG 160 (壓力范圍 ≥ 2.5 bar 及以上)

卸壓裝置

• 型號 RChg                   卸壓口在外殼背面，1" (? 25mm)

• 型號 RChgG 100/125  卸壓口在外殼背面，1?" (? 40mm)

• 型號 RChgG 160         卸壓裝置在外殼頂部

外殼透氣

• 型號 RChgG 100         不透氣，但用壓力平衡膜補償內部壓力

• 型號 RChgG 160         含卸壓裝置

外殼填充

• 型號 RChgG:      甘油標準

外殼尺寸

• 100, 125, 160 (mm) (4", 5", 6")

接液部件

• 型號-3：             連   接：   316 L 不銹鋼

                           波登管：   316 L 不銹鋼

                                            氬弧焊，

                                            < 40 bar (600 psi)     C-型

                                            > 60 bar (800 psi)     螺線管型

                                            1,600 bar (20,000 psi) NiFe合金， 螺線管型

• 型號-1：             連   接：    黃銅

                           波登管：    < 40 bar (600 psi)  青銅，C-型，軟焊

                                              > 60 bar (800 psi)  316L 不銹鋼，螺線管型，銀釬焊

外殼結構

• 連       接：               螺紋連接

• 連接位置：               底部連接,  或背部下方連接 (r)

• 安裝裝置：               無或表面安裝所需的后置法蘭(Rh)/面板上安裝所需的前置法蘭 (Fr)* 或面板上安裝所需的U-型卡口(BFr)

壓力范圍 (EN 837-1)

• 型號-3：0-0.6 bar (0-10 psi) 至 0-1,600 bar   (0-20,000 psi)

• 型號-1：0-0.6 bar (0-10 psi) 至 0-1,000 bar   (0-15,000 psi)
