產品簡介

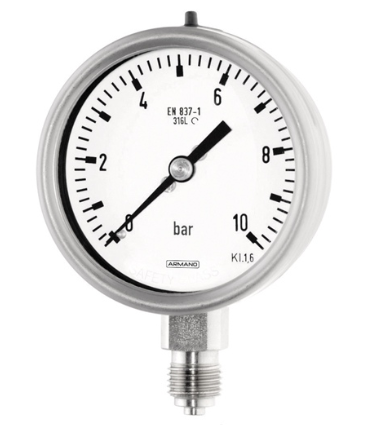

（一）RCh63/RChG63

精度 (EN 837-1)

• 等級1.6
• 等級2.5 對于壓力范圍 0-600 和 0-1,000 bar  (0-10,000 和0-15,000 psi)

外殼

• 卡口環, 1.4301 (304 不銹鋼)

外殼保護類型(EN 60 529 / IEC 529)

• IP 54
• IP 65 用于帶封閉卸壓口的型號RChG

卸壓裝置

• 卸壓口在外殼頂部

外殼透氣

• 壓力范圍< 10 bar時, 需要通過卸壓口的透氣性進行內部壓力補償, 只要運行情況允許,其他壓力范圍也建議使用

標準填充

• 型號RChG：甘油

常規外殼尺寸

• 63 (mm) (2?")

浸濕零件

• 型號-3：           連   接：1.4571 (316 不銹鋼)

                         波登管：1.4571 (316 不銹鋼)，

                                        氬弧焊，

                                        ≤ 60 bar (800 psi)   C-型

                                        ≥ 100 bar (1,500 psi)  螺線管

• 型號-1：           連   接：  黃銅

                         波登管:    青銅，

                                         ≤  40 bar (600 psi)    軟焊，C-型

                                         ≥  60 bar (800 psi)    銀釬焊，螺線管型

外殼結構

• 連       接：         螺絲
• 連接位置：         底部連接, 或背部下方連接 (r) / 背部中央連接
• 安裝裝置：         無或表面安裝所需的后置法蘭(Rh)   面板上安裝所需的前置法蘭 (Fr)

壓力范圍 (EN 837-1)

• 型號-3：0-0.6 bar (0-10 psi) 至0-1,000 bar (0-15,000 psi)
• 型號-1：0-0.6 bar (0-10 psi) 至 0-  600  bar (0-10,000 psi)

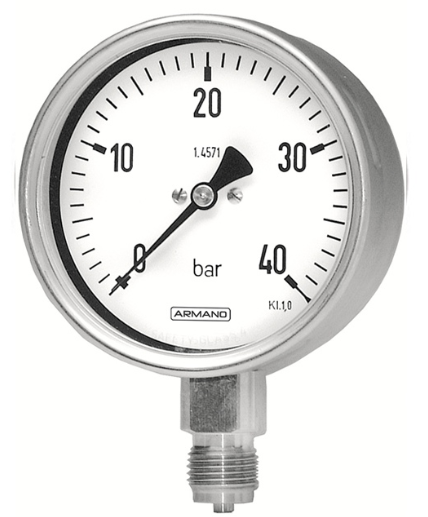

（二）RCh/RChG

精度 (EN 837-1)

• 等級1.0

外殼

• 卡口環, 1.4301 (304 不銹鋼)

外殼保護類型 (EN 60 529 / IEC 529)

• IP 54
• IP 65 用于型號RChG 100和型號 RChG 160 (壓力范圍 ≥ 2.5 bar 及以上)

卸壓裝置

• 型號 RCh              卸壓口在外殼背面，1" (? 25mm)
• 型號 RChG 100    卸壓口在外殼背面， 1?" (? 40mm)
• 型號 RChG 160    卸壓裝置在外殼頂部 外殼透氣
• 型號 RChG 100    不透氣，但用壓力平衡膜補償內部壓力
• 型號 RChG 160    含卸壓裝置

外殼填充

• 型號RChG：甘油

標準外殼尺寸

• 型號 RCh:            100, 160, 250 (mm)  (4", 6", 10")
• 型號 RChG:         100, 160 (mm)        (4", 6")

浸濕零件

• 型號-3：          連   接：   1.4571 (316 不銹鋼)

                        波登管：   1.4571 (316 不銹鋼) ，

                                         氬弧焊，

                                         < 40 bar (600 psi)     C-型

                                         > 60 bar (800 psi)     螺線管型

                                         1,600 bar (20,000 psi) NiFe合金，螺線管型

• 型號-1：          連   接：    黃銅

                        波登管：   < 40 bar (600 psi)  青銅，C-型，軟焊

                                          > 60 bar (800 psi)  1.4571 (316 不銹鋼)， 螺線管型， 銀釬焊

外殼結構

• 連       接：              螺紋
• 連接位置：              底部連接,或背部下方連接 (r)
• 安裝裝置：              無或表面安裝所需的后置法蘭(Rh)/ 面板上安裝所需的前置法蘭 (Fr)

壓力范圍 (EN 837-1)

• 型號-3：0-0.6 bar (0-10 psi) 至 0-1,600 bar   (0-20,000 psi)
• 型號-1：0-0.6 bar (0-10 psi) 至 0-1,000 bar   (0-15,000 psi)
