產品簡介

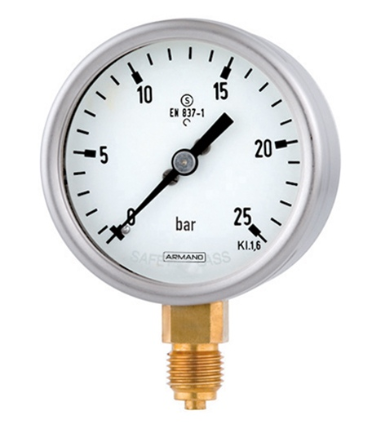

（一）RSCh63/RSChG63

精度 (EN 837-1)

• 等級1.6
• 等級2.5 對于壓力范圍 0-600 和 0-1,000 bar  (0-10,000 和0-15,000 psi)

外殼

• 卡口環, 1.4301 (304 不銹鋼)

外殼保護類型 (EN 60 529 / IEC 529)

• IP 54
• IP 65 用于型號 RSChG

卸壓裝置

• 排氣后壁；波登管破裂，整個外殼背后分離，允許全部釋放

外殼透氣

• 型號 RSChG, 不透氣，但用壓力平衡膜補償內部壓力

外殼填充

• 型號 RSChG: 甘油

標準外殼尺寸

• 63 (mm) (2?")

浸濕零件

• 型號-3：           連   接：    1.4571 (316 不銹鋼)

                         波登管：   1.4571 (316 不銹鋼)，

                                           氬弧焊，

                                           <   60 bar (800 psi)   C-型

                                           > 100 bar (1,500 psi)  螺線管型

• 型號-1：           連   接：    黃銅

                         波登管：   青銅，

                                           <  40 bar (600 psi)    軟焊，C-型

                                           >  60 bar (800 psi)    銀釬焊，螺線管型

外殼結構

• 連       接：             螺紋
• 連接位置：             底部連接, 型號 RSCh 63-3/63-6 或背部下方連接 (r)
• 安裝裝置：             無或表面安裝所需的后置法蘭(Rh) /面板上安裝所需的前置法蘭 (Fr)

壓力范圍 (EN 837-1)

• 型號-3：0-0.6 bar (0-10 psi) 至0-1,000 bar (0-15,000 psi)
• 型號-1：0-0.6 bar (0-10 psi) 至 0- 600  bar (0-10,000 psi)

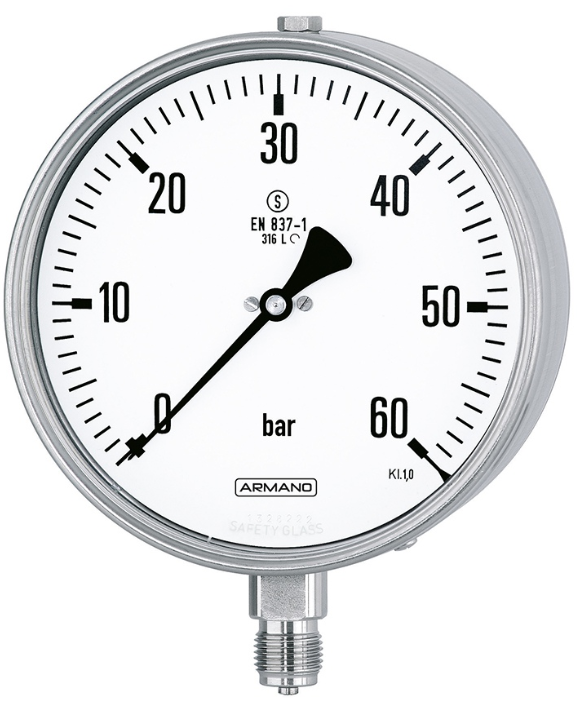

（二）RSCh/RSChG

精度 (EN 837-1)

• 等級 1.0

外殼

• 卡口環, 1.4301 (304 不銹鋼)

外殼保護類型 (EN 60 529 / IEC 529)

• IP 54
• IP 65 用于型號 RSChG

卸壓裝置

• 排氣后壁；波登管破裂，整個外殼背后分離，允許全部釋放

外殼透氣

• 型號RSChG 100，不透氣，但用壓力平衡膜補償內部壓力
• 型號RSChG 160， 旋入透氣口

外殼填充

• 型號 RSChG: 甘油

標準外殼尺寸

• 100, 160 (mm) (4", 6")

浸濕零件

• 型號-3：          連   接：   1.4571 (316 不銹鋼)

                        波登管：   1.4571 (316 不銹鋼) ，

                                          氬弧焊，

                                          < 40 bar (600 psi)     C-型

                                          > 60 bar (800 psi)     螺線管型

                                          1,600 bar (20,000 psi) NiFe合金，螺線管型

• 型號-1：          連   接：    黃銅

                        波登管：   < 40 bar (600 psi)  青銅，C-型，軟焊

                                          > 60 bar (800 psi)  1.4571 (316 不銹鋼)，螺線管型，銀釬焊

外殼結構

• 連       接：             螺紋
• 連接位置：             底部連接, 型號 RSCh或背部下方連接 (r)
• 安裝裝置：             無或表面安裝所需的后置法蘭(Rh) /面板上安裝所需的前置法蘭 (Fr)

壓力范圍 (EN 837-1)

• 型號-3：0-0.6 bar (0-10 psi) 至 0-1,6001) bar (0-20,000 psi)
• 型號-1：0-0.6 bar (0-10 psi) 至 0-1,000  bar   (0-15,000 psi)
