產品簡介

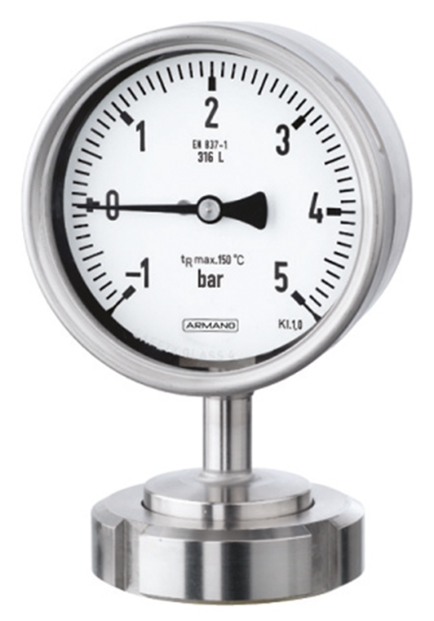

（一）RCh63-3vDW/RChG63-3vDW

精度 (EN 837-1)

• 等級 1.6

外殼

• 卡口環, 1.4301 (304 不銹鋼)

外殼保護類型(EN 60 529 / IEC 529)

• IP 54
• IP 65 用于帶擰緊卸壓口的型號 RChG 型號

卸壓裝置

• 卸壓口在外殼頂部

外殼透氣

• 壓力范圍< 10 bar 時, 需要通過卸壓口的透氣性進行內部壓力補償, 只要運行情況允許,其他壓力范圍也建議使用

外殼填充

• 型號RChG：甘油

標準外殼尺寸

• 63 (mm) ( 2?")

浸濕零件

• 連   接：   1.4571 (316 不銹鋼)
• 波登管：   1.4571 (316 不銹鋼)，

                  氬弧焊，

                  ≤ 100 bar (1,500 psi) C-型

                  ≥ 160 bar (2,000 psi) 螺線管型

外殼結構

• 連       接：       焊接
• 連接位置：       底部連接, 或背部中央連接

壓力范圍 (EN 837-1)

• 0-1 bar (0-15 psi) 至0-600 bar (0-10,000 psi)

（二）RCh...vDW/RChG...vDW

精度 (EN 837-1)

• 等級1.0

外殼

• 卡口環, 1.4301 (304 不銹鋼)

外殼保護類型(EN 60 529 / IEC 529)

• IP 54
• IP 65 用于型號RChG 100和型號 RChG 160 (壓力范圍 ≥ 2.5 bar 及以上)

卸壓裝置

• 型號 RCh            卸壓口在外殼背面，1" (? 25mm)
• 型號 RChG 100  卸壓口在外殼背面，1?" (? 40mm)
• 型號 RChG 160  卸壓裝置在外殼頂部

外殼透氣

• 型號 RChG 100  不透氣，但用壓力平衡膜補償內部壓力
• 型號 RChG 160  含卸壓裝置

外殼填充

• 型號RChG:甘油

標準外殼尺寸

• 100, 160 (mm) (4", 6")

浸濕零件

• 連   接：   316 L 不銹鋼
• 波登管：   316 L 不銹鋼，

                  氬弧焊，

                  ≤ 40 bar (600 psi)   C-型

                  ≥ 60 bar (800 psi)    螺線管型

外殼結構

• 連       接：        焊接
• 連接位置：        底部連接,或背部下方連接 r

壓力范圍 (EN 837-1)

• 0-0.6 bar (0-10 psi) 至 0-600 bar (0-10,000 psi)
