產品簡介

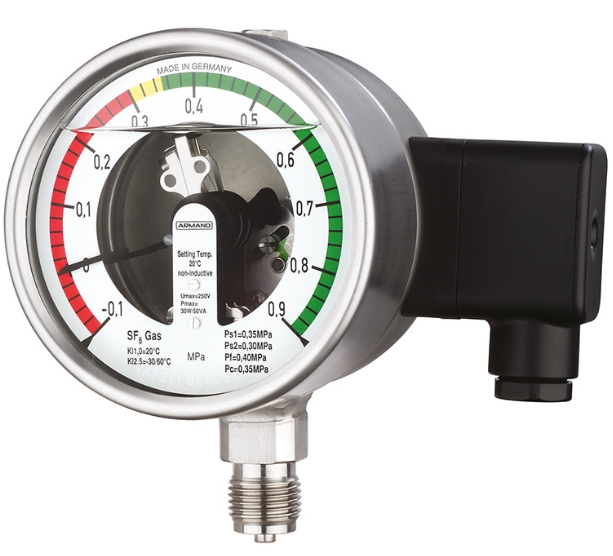

SF₆-氣體密度計（RChg/RChgOe/RChgN 100-3SF6）

應用

• 用于SF6-氣體的氣體密度計是配有電氣附件的壓力表，主要用于能源工業里的開關設備。它將壓力測量和限位開關集合在一個裝置中。通過一個特殊的補償系統調整環境溫度的影響。密度計按照使用個案中的填充壓力、校正壓力、開關點和環境溫度進行校正。該儀器可提供 室內型號，也可提供用于戶外的充氣或充液型。測量系統與外殼焊接在一起，以保證泄露率達到或低于 10-5 mbar.l/s。

標稱外殼尺寸

• 100

精度等級 (EN 837-1)

• 使用溫度 20 °C時為1.0 使用溫度 -20 °C...+60 °時為2.5時

壓力范圍(EN 837-1)

• -0,1/+0,9 MPa

使用溫度

• -40 °C至 +70 °C

溫度影響補償

• 由溫度導致的測量介質SF6的壓力變化可在 –20 °C 至 +60 °C范圍內補償

校正壓力 Pc

• 在0.3至0.55MPa間選擇。 溫度補償也適用該壓力范圍。

填充壓力 PF

• 在0.4至0.6Mpa間選擇。

保護等級(EN 60529 / IEC 529)

• IP 54 用于未填充儀器(室內)
• IP 65 用于填充儀器(室外)
